Как сделать газогенератор на дровах своими руками: устройство

Как сделать газогенератор на дровах своими руками: устройство

Природный газ – это самый дешевый источник энергии для системы отопления. Но в наши дни газ стоит не так уж и дешево. Поэтому многие домовладельцы предпочитают использовать в системах отопления альтернативные газогенераторы, работающие на дровах или опилках.

И в данной статье мы рассмотрим процесс создания такого газогенератора. Изучив этот материал, вы сможете собрать дровяной газогенератор своими руками и воспользоваться всеми преимуществами альтернативного способа отопления.

Древесный газогенератор

Древесный газогенератор

Содержание

Газогенератор на дровах: как это работает?

Горючий газ можно добыть не только из скважины. Например, если нагреть дрова до 1100 градусов Цельсия, ограничивая доступ кислорода в зону окисления топлива, то процесс горения перейдет в стадию термического разложения – пиролиза. Итогом пиролиза будет преобразование целлюлозы в низкомолекулярные олефины – горючие газы этилен и пропилен.

Причем КПД «пиролизного» котла в 1,5-2 раза выше, чем у обычного твердотопливного «нагревателя». Ведь выделяемые в процессе пиролиза низкомолекулярные олефины выделяют в процессе горения намного больше энергии, чем сгорающая целлюлоза.

В итоге, генератор на опилках, дровах, жмыхе или любом другом источнике целлюлозы функционирует по следующей схеме:

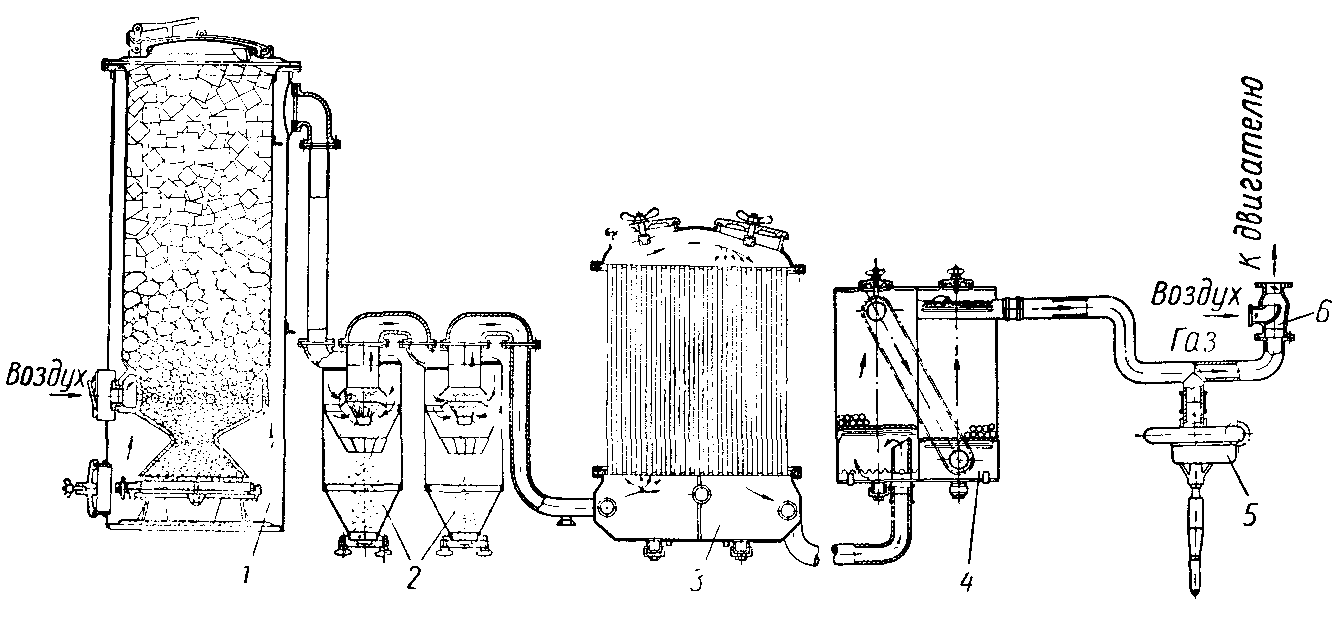

Схема газогенератора

Схема газогенератора



  • В первичной камере сгорания, в результате классического пиролиза, целлюлоза переходит в низкомолекулярные олефины.
  • На следующем этапе полученные в результате пиролиза олефины проходят сквозь ряд фильтров, очищающих горючие газы от примесей – уксусной и муравьиной кислоты, сажи, золы и так далее.
  • После фильтрации газы нужно охладить, поскольку разогретое топливо отдает меньше энергии на финальной стадии окисления.
  • Далее охлажденные газы переходят во вторичную камеру сгорания, где происходит окончательное окисление (горение) сопровождаемое выделением энергии, поглощаемой стенками (корпусом) котла. Причем во вторичную камеру сгорания газов закачивается отдельная порция воздуха, поскольку первичная камера функционирует в условиях ограниченного поступления кислорода.

Разогретые стенки котла можно соединить с водяной «рубашкой», превратив газогенератор в обычный водонагревательный котел, или использовать в качестве нагревательного элемента воздушного конвектора.

Почему это выгодно?

Построив древесный газогенератор своими руками, вы сможете рассчитывать на следующие выгоды:

Газогенераторные автомобили

Газогенераторные автомобили

  • Уменьшенный расход топлива. Ведь КПД котла с газогенератором равно 90-95 процентам, а у твердотопливного котла – всего 50-60 процентов. То есть, на обогрев одного и того же помещения газогенератор потратит не более 60 процентов топлива, расходуемого обычным твердотопливным котлом.
  • Продолжительный процесс горения. Пиролиз дров происходит за 20-25 часов, а процесс термического разложения древесного угля заканчивается за 5-8 суток. Следовательно, загрузку дров в котел можно проводить всего раз в сутки. А если вы пользуетесь древесным углем, то «зарядка» котла осуществляется раз в неделю!
  • Возможность использовать в качестве топлива любой источник целлюлозы – от жмыха и соломы, до живой древесины с влажностью около 50 процентов. То есть о «сухости» дров можно уже не заботиться. Причем в топку некоторых моделей газогенераторных котлов можно отгружать даже метровые поленья, без предварительного измельчения (колки).
  • Отсутствие потребности в чистке и дымохода, и поддувала. Пиролиз утилизирует топливо практически без остатка, а продукт окисления олефинов – это обычный водяной пар.

Кроме того, необходимо отметить и возможность полностью автоматизировать процесс работы котла.

Разумеется, полностью автоматический газогенератор своими руками вам не создать, но промышленные модели могут работать неделями, потребляя топливо из бункера и управляя процессом разогрева теплоносителя без участия оператора.

К отрицательной стороне практики использования газогенераторов на дровах относятся следующие факты:

  • Такой котел стоит очень дорого. Цена самого дешевого варианта «пиролизного» котла в два раза выше стоимости твердотопливного аналога. Поэтому самые рачительные хозяева предпочитают строить газогенератор на дровах своими руками.
  • Такой котел работает на электричестве, расходуемом на энергообеспечение систем надува воздуха в камеры сгорания. То есть, если нет электричества – нет и тепла. А обычная печь будет «работать» где угодно.
  • Котел генерирует стабильно высокую мощность. Причем снижение интенсивности нагрева спровоцирует сбой в работе всей системы – вместо горючих олефинов во вторичную камеру пойдет обычный деготь.

Но все недостатки «окупаются» обилием положительных характеристик и экономичной работой нагревательного прибора. Поэтому приобретение газогенератора, а тем более самостоятельное строительство такого «отопительного прибора» – это очень выгодное дело. И ниже по тексту мы опишем процесс создания дровяного газогенератора.

Как сделать газогенератор своими руками?

Перед сборкой газогенератора и трансформацией данного прибора в отопительный котел нам нужно заготовить узлы и детали, из которых и будет собираться этот агрегат.

Причем классическое устройство газогенератора на дровах предполагает использование в процессе сборки следующих комплектующих:

Устройство газогенератора

Устройство газогенератора

  • Во-первых, корпуса – основы будущего агрегата, во внутренней части этого узла будут установлены все составные элементы котла. Корпус собирается из уголков и листовой стали, предварительно раскроенных и нарезанных по шаблонам и чертежам.
  • Во-вторых, бункера – емкости для хранения топлива (дров, древесного угля, паллет и так далее). Бункер собирается из листового проката и крепится в корпусе. Причем под этот узел можно выделить часть внутреннего пространства корпуса, разграничив ее с помощью металлических плит из низкоуглеродистой стали.
  • В-третьих, камеры сгорания – ее размещают в нижней части бункера. Ведь основная задача этого узла – это генерирование высокой температуры, поэтому камеру изготавливают из жаропрочной стали. А крышку бункера – герметизируют, препятствуя несанкционированному насыщению камеры сгорания кислородом.
  • В-четвертых, горловины камеры сгорания – особого участка, где реализуется крекинг смол. Эту деталь камеры отделяют от корпуса с помощью асбестовых прокладок.
  • В-пятых, коробки воздухораспределителя – особого узла, размещаемого вне корпуса. Причем врезка штуцера воздухораспределителя в корпус осуществляется посредством обратного клапана. Этот узел обеспечивает приток кислорода в камеру сгорания олефинов, препятствуя выходу горючих газов из камеры сгорания.
  • В-шестых, комплекта фильтров и патрубка, соединяющего горловину камеры сгорания дров с камерой сгорания олефинов.

Кроме того, нам понадобится колосниковая решетка – она нужна для отделения углей в камере сгорания, лучки и дверцы – они обеспечивают доступ в полости корпуса, в том числе и в бункер или камеру сгорания.

Подготовив все указанные элементы, мы можем приступать к сборке газового генератора, осуществляемой по следующему плану:

  • Вначале собирают корпус.
  • Затем в корпусе обустраивают бункер с камерой сгорания, дополняя конструкцию колосниками и приточным каналом (поддувалом).
  • Горловину камеры сгорания дров соединяют патрубком с камерой горения олефинов. Причем в патрубок можно вывести на систему охлаждения газов, монтируемую за пределами корпуса.
  • В верхней части корпуса собирают коробку воздухораспределителя, предварительно подготовив ввод в камеру сгорания олефинов с помощью обратного клапана.
  • Далее на петли монтируют дверцу в бункер и лючки в камеры сгорания (и дров и олефинов).

Собранный таким образом котел оборудуют воздушными компрессорами (воздухораспределитель и приточный канал в камеру сгорания дров) и вытяжной трубой (дымоходом). Ну а в самом конце на корпус котла, желательно в зоне вторичной камеры сгорания, монтируют водяную рубашку с приточным и выпускным штуцером, в которой будет циркулировать теплоноситель. Причем рубашку можно разместить в двойных стенках корпуса или камеры сгорания олефинов.
